Les moyens de pompage
A) Pompe de surface ou pompe immergée ?
Le choix du type de pompe se fera selon la ressource et la hauteur de remontée considérée.

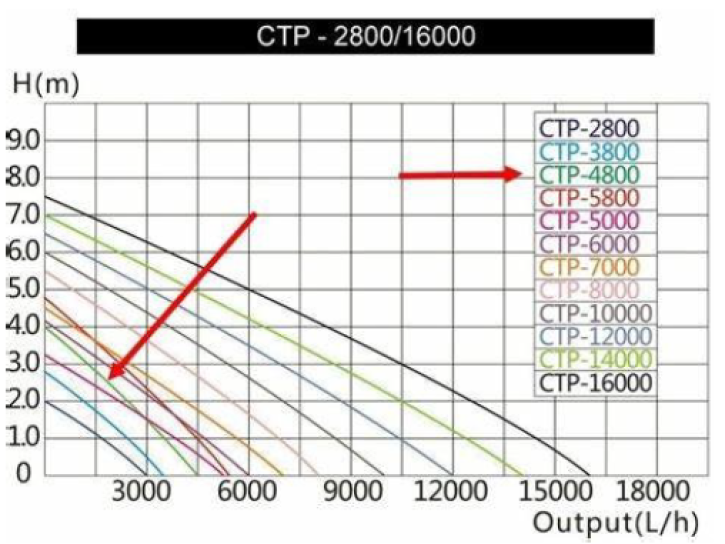

Les pompes de surface par exemple peuvent remonter l’eau jusqu’à environ 8m maximum. Elles conviennent donc aux puits, retenue d’eau, rivières, citernes. Comme le montre la figure A, plus la hauteur H de remontée de l’eau est élevée, plus le débit que la pompe fournira sera bas. D’autre part, plus la puissance de la pompe est importante, plus le débit sera important pour une hauteur donnée.

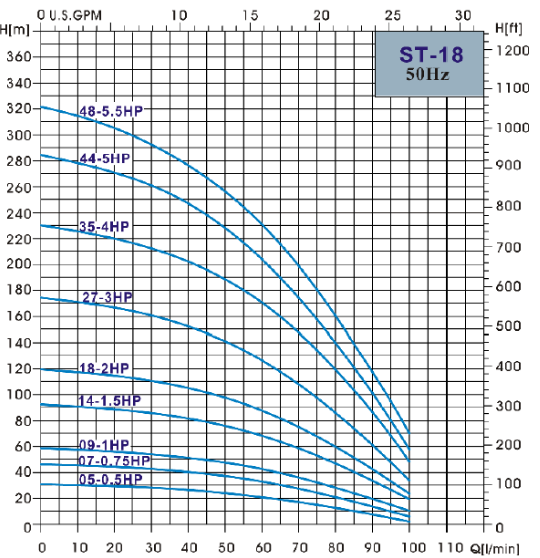

Les pompes immergées quant à elles sont capables de faire remonter l’eau pour des hauteurs de refoulement importantes, dépassant parfois 300 mètres. La pompe cylindrique est adaptée aux tubes de forage, mais peut aussi s’installer dans un puits, une citerne. La figure B montre le graphique des caractéristiques d’une pompe immergée, la pompe obéit à la même loi que pour la pompe de surface mais pour un ordre de grandeur différent : la hauteur de refoulement est bien plus élevée mais le débit est souvent réduit.
B) Pompe solaire
"L’eau solaire" consiste à capter l’énergie solaire via des panneaux photovoltaïques pour produire de l’électricité qui alimente une pompe électrique permettant d’assurer l’exhaure de l’eau.

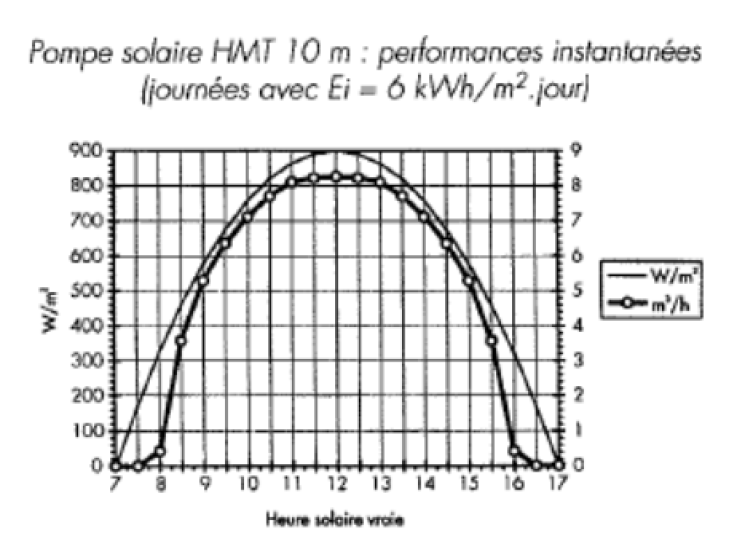

L’énergie solaire n’est disponible que 6 heures par jour environ, elle atteint son intensité maximale au zénith. C’est pourquoi on parle de pompage « au fil du soleil ». Cependant, cette intermittance au cours de la journée ne posera pas de problème avec des moyens de stockage de l’eau (réservoirs).
Il existe des pompes de surface, mais la ressource en eau doit être à moins d’un mètre en dessous de la pompe.
Pour optimiser la production des panneaux solaires au cours de la journée et donc la quantité pompée, il est pertinent de les installer sur un support mobile pouvant être orienté vers le soleil au cours de la journée (jusqu’à +30 % de production).
Fabriquants/vendeurs recommandables :
- Solar Esterel
C) Éolienne de pompage

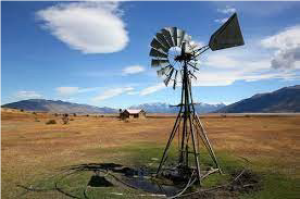

L’éolienne de pompage est un outils ancestral qui permettait de remonter l’eau dans une citerne ou « château d’eau ». Les pales en grand nombre tournent moins vite que les tripales des éoliennes électriques domestiques mais le « couple » c’est à dire la force mécanique récupérée sur l’axe est assez important pour actionner une pompe mécanique de surface ou immergée.
L’éolienne peut être installée à la verticale du puits ou forage ou de façon déportée dans une zone plus ventée. Son débit peut varier de 500 à 1500 litres/h selon sa hauteur, son diamètre et la ressource en vent. Selon l’outil de pompage (pompe de surface ou pompe immergée) elle peuvent refouler l’eau jusqu’à 65 mètres.
Fabriquants/vendeurs recommandables :
- Ecolab énergies
- Eolienne le Mistral
- France Inéole
D) Noria, bélier hydraulique et autres…

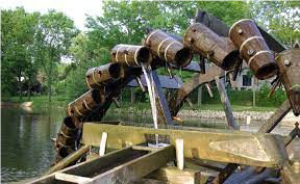

La noria (figure F) est une roue à aube qui utilise la force du courant pour remonter de l’eau de la rivière à un niveau supérieur : des bacs, fixés à la roue, se remplissent dans le zone où la roue plonge dans la rivière pour se déverser dans un canal en partie haute de la roue.

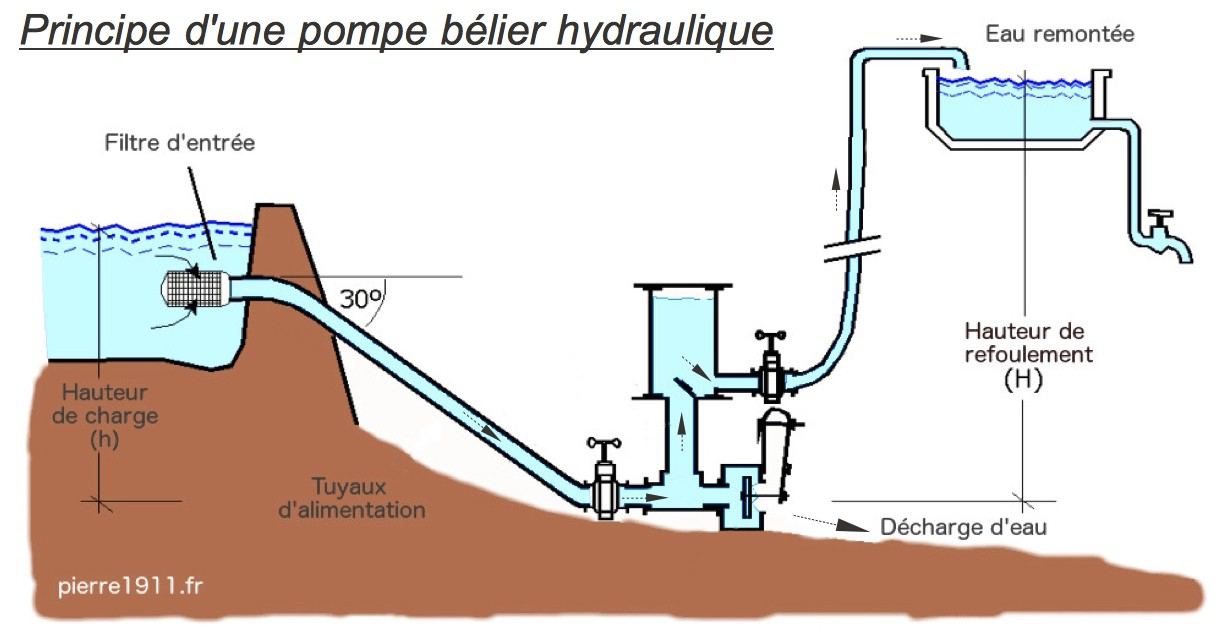

Le bélier hydraulique ou pompe bélier (figure G) utilise le mouvement force d’une descendante d’eau dans un tuyau pour en envoyer une partie à un niveau supérieur : jusqu’à plusieurs dizaines de mètres.
Il y a à ce jour très peu de pompe à la vente. Cependant, il existe de bons sites qui présentent des ressources utiles qui rendent possible l’auto-construction :
- Fuxus
- Deux sites de passionné : http://www.belier-inox.fr/ et http://www.regispetit.fr
E) Bilan

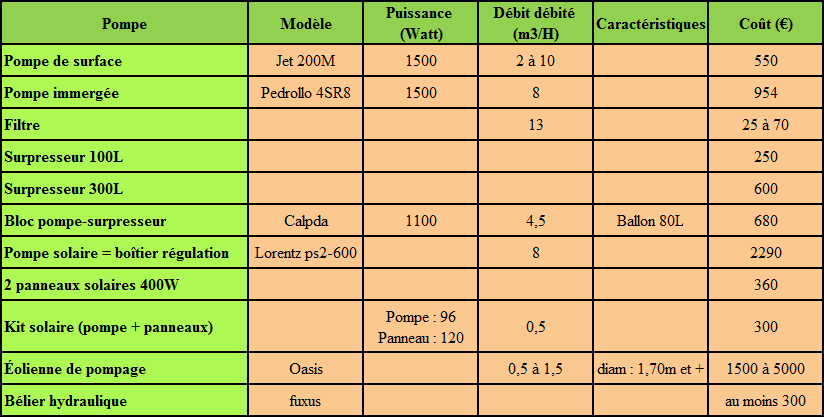

Chaque type de pompe présente des caractéristiques propres ainsi qu’une certaine variété de potentialités, selon la puissance utilisée, que présente le tableau (figure H) ci-dessous.
